| 加工定制：是 | 品牌：广州宝悦 | 型号：BY-1 |
| 产品别名：标准型燃油烤漆房 | 适用范围：汽车喷烤漆/汽车维修保养 | 用途：汽车烤漆 |
| 规格：6900*3900*2650mm | 外径尺寸：7000*5250*3400mm | 总功率：7.5KW |
| 送风系统：5.5KW涡轮风机 |

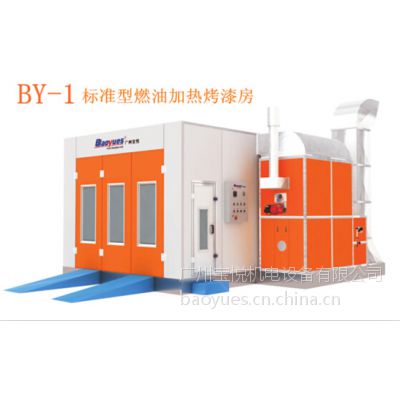

BY-1标准型燃油加热烤漆房技术配置表
内径 | 6900×3900×2650 mm（L×W×H） |
外径 | 7000×5200×3400 mm（L×W×H） |
正面门 | 单开门，大门三扇，3000×2600mm(W×H)，无包边大门，方型铝合金玻璃窗，颜色：前立板门头板白色，3个门扇桔黄色。 |
工作门 | 一扇，650×1800mm(W×H)，颜色：白色。 |
地台 | 镀锌板折弯地台，高300mm。镀锌板折弯地台支架；两排麻花地格栅，表面喷银灰色；三排花纹板，表面喷银灰色，配两只外置花纹板上车坡：520×2000个。 |
墙板 | 厚50mm，里外δ=0.376mm彩钢板，插口型，宽1150 mm，内填物：EPS, 颜色：白色。 |
照明 | 顶灯8组×4支=32支36W灯管，冷板喷粉灯箱，电子镇流器。 |
机柜装置 | 后上进风，后上排风，镀锌板型材框架，桔黄色机制板蒙板，中间填充保温层。 |
送风系统 | 送风配1台5.5KW涡轮风机，流量：18000m3/h。排风管配4个风管1个90°弯头。 |
加热系统
| 配BT18型燃油燃烧器，不锈钢高效热交换器，气动风门执行喷烤漆循环。发热量：180000Kcal/h。工作温度80℃。排烟管配4个烟管1个弯头。 |
过滤系统 | 静压室由镀锌板折弯喷白粉，送风初效过滤、亚高效过滤；排风玻璃纤维棉过滤。 |
顶板 | 镀锌板折弯。 |
电控系统 | 喷漆、升温喷漆、烤漆、烘干时间设定、照明开关、故障指示灯、温控仪、电源开关、急停开关。电机全压起动。 |
总功率 | 7.5KW |
