| 加工定制：是 | 品牌：广州宝悦 | 型号：BY-8 |
| 用途：汽车喷烤漆 | 别名：汽车节能型喷烤漆房 | 规格：7000*4000*2800mm |
| 总功率：17KW | 工作门尺寸：800×2000mm(W×H) | 外径尺寸：7120×5520×3750 mm（L×W×H） |

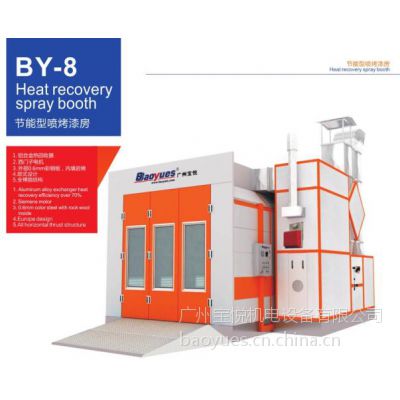

BY-8 节能型喷烤漆房技术配置表
内 径
7000×4000×2800 mm（L×W×H）
外 径
7120×5520×3750 mm（L×W×H）
正面门
单开门，大门三扇，3000×2750mm(W×H)，无包边大门，方型玻璃窗，颜色：前立板门头板白色，3个门扇桔黄色。大门配安全逃生门锁。
工作门
一扇，800×2000mm(W×H)，颜色：白色，工作门配安全逃生门锁。
地 台
镀锌板折弯地台，高350mm。2.0镀锌板折弯地台支架；全麻花地格栅，由30×5扁钢和麻花钢焊接制作，表面镀锌；配3个外置格栅上车坡，900×2500/个。
墙 板
厚60mm，双面夹玻美手工机制板，里外δ=0.6mm彩钢板，内填物：岩棉， 颜色：白色。
照 明
顶部斜灯8组×4支=32支36W，LED节能灯管；两侧腰灯7组×4支=28支36W，LED节能灯管；后侧腰灯4组×4支=16支36W，LED节能灯管。
机柜装置
后上进风，后上排风，型材框架，外部白色喷粉蒙板，内部镀锌钢板蒙板，中间填聚胺脂保温层。
送排风机座
送风配一台涡轮风机，功率：7.5KW、流量：25000m3/h。西门子电机。进风配1个电动调节风门。
排风配一台涡轮风机，功率：7.5KW、流量：25000m3/h。西门子电机。排风配1个电动调节风门。排风管配4个风管1个90°弯头。
加热系统
配利雅路牌RG5S型燃油燃烧器，双层不锈钢高效热交换器，气动风门执行喷烤漆循环。发热量：260000Kcal/h。 可选配热能回收装置。
过滤系统
进风初效过滤袋过滤、顶部亚***过滤；排风玻璃丝棉过滤、活性碳过滤袋过滤。
顶 板
50mm岩棉板。
电控系统
喷漆、升温喷漆、烤漆、烘干时间设定、照明开关、故障指示灯、温控仪、压力表、电源开关、急停开关，电机降压起动。
总功率
17kw
